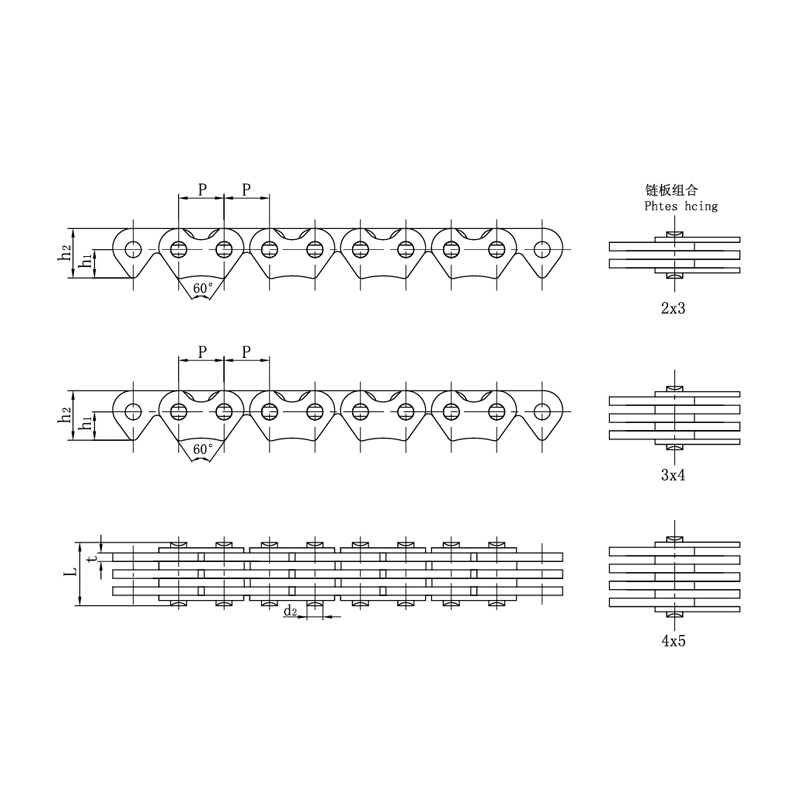

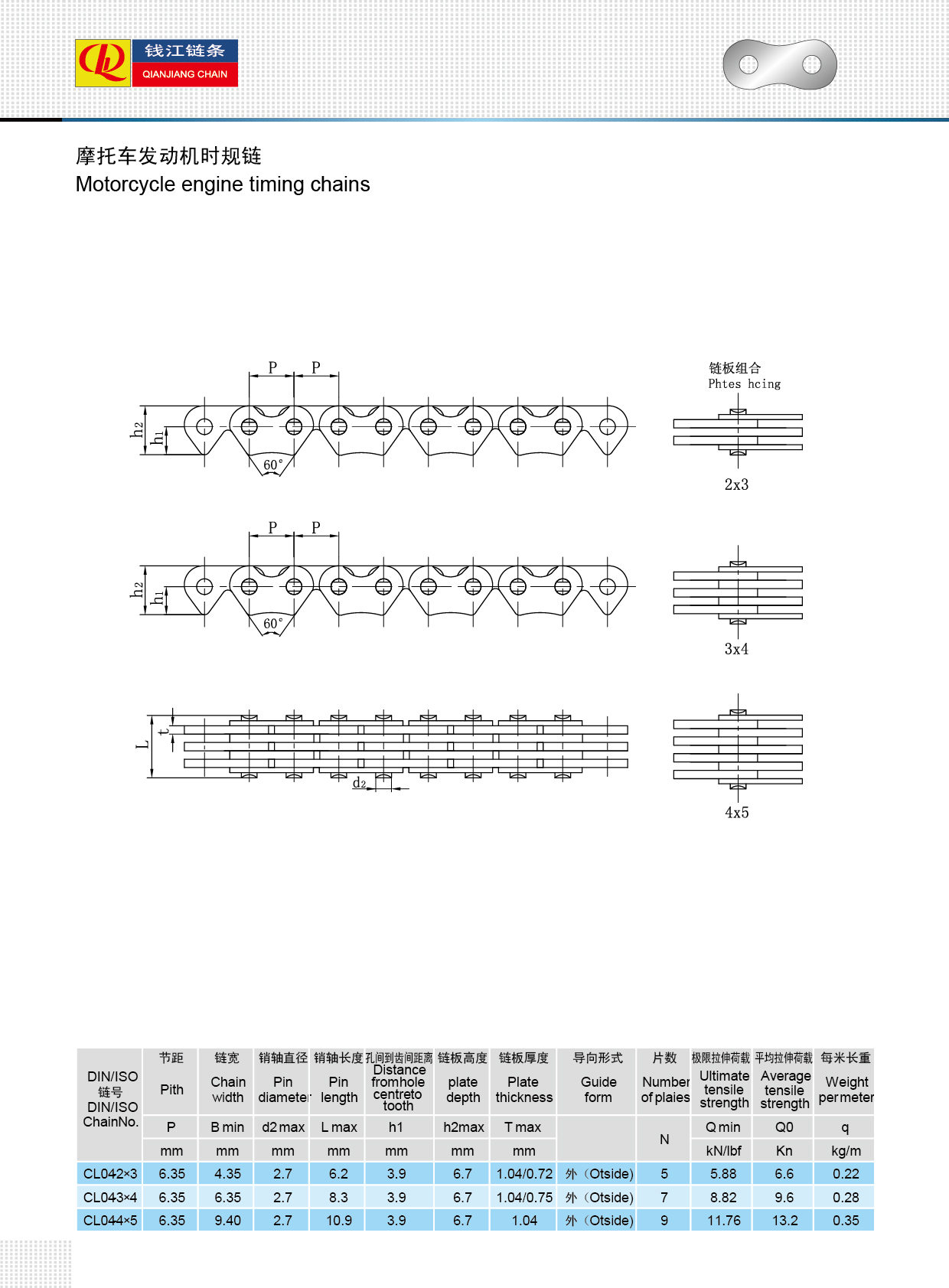

DIN/ISO 链号 | 节距 | 链宽 | 销轴直径 | 销轴长度 | 孔间到齿间距离 | 链板高度 | 链板厚度 | 导向形式 | 片数 | 极限拉伸荷载 | 平均拉伸荷载 | 每米长重 |
P | B max | d2 max | L max | h1 | h2max | T max | N | Q min | Q0 | q | ||
mm | mm | mm | mm | mm | mm | mm | kN/lbf | kN | kg/m | |||
CL04-2x3 | 6.35 | 4.35 | 2.7 | 6.2 | 3.9 | 6.7 | 1.04/0.72 | 外 | 5 | 5.88 | 6.6 | 0.22 |
CL04-3x4 | 6.35 | 6.35 | 2.7 | 8.3 | 3.9 | 6.7 | 1.04/0.75 | 外 | 7 | 8.82 | 9.8 | 0.28 |
CL04-4x5 | 6.35 | 9.40 | 2.7 | 10.9 | 3.9 | 6.7 | 1.04 | 外 | 9 | 11.76 | 13.2 | 0.35 |
